1.1 谁需要购买

! 车辆衡用户

! 需要以太网联网功能

! 需要对称重数据进行分类汇总

! 需要打印报表

! 需要中文操作界面

! 需要中文输入

! 需要使用外接PC键盘

! 需要打印个性化的计量单 1.2 主要技术指标

! 显示器：5.7î 1/4VGA LCD显示器。分辨率：320x240。

! 背光寿命： 20,000小时。

! 键盘： 32个薄膜键盘，可以输入中文、字母和数字。

! 外壳：铸铝合金。

! 传感器激励电压：10VDC（模拟传感器）12VDC（数字传感器）。仪表负载能力：最多可接16只350Ω的模拟式传感器（两台秤），或 10只Power Cell数字传感器(若使用外接电源可接24只Power Cell传感器)。

! 零点输入信号范围：0~10mV。

! SPAN输入信号范围：3~30mV。

! 内分辨力： 2,000,000。

! 分度数： 1,000 ～ 100,000

! A/D转换速率： 10~20次/秒。

! 工作电压： 87~264VAC，电流：0.3A

! 使用温度为 -10°C∼40°C，相对湿度为10％∼85％，不冷凝。

! 存贮温度为 -20°C∼60°C，相对湿度为10％∼85％，不冷凝。 1.3 主要功能

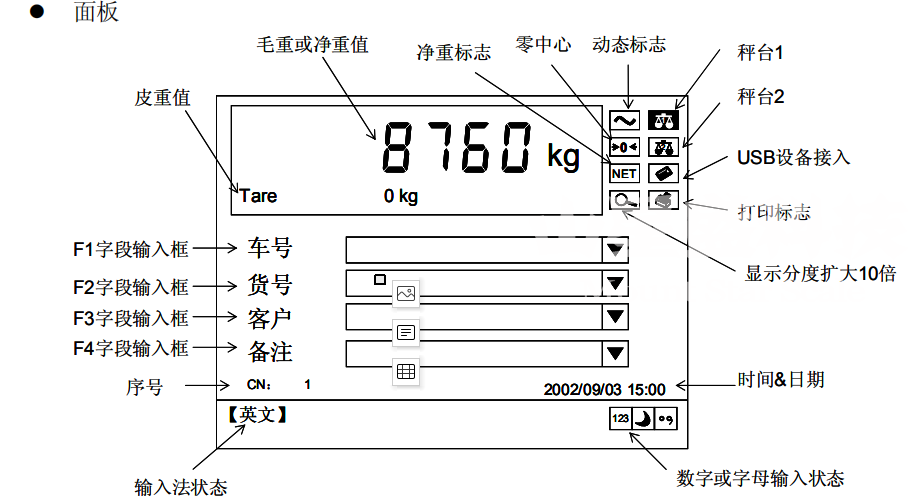

! 大屏幕高亮度点阵LCD显示器，可显示的信息量大。

! 全中文显示操作界面，在线汉字输入和打印。

! 同时支持模拟传感器和数字传感器（需要不同接口板）。

! 可同时连接2个秤台。

! 基本称重功能：清零，去皮，清皮，毛重和净重状态自动零跟踪。

! 数字滤波：TraxDSP数字滤波技术。

! EWR专利技术：更换A/D板免标定。

! 车号/皮重功能： 1,000个车号皮重存储。

! 用户自定义字段：用户可以定义项目名称，输入中文字符，进行分项累计。

! 嵌入式网络数据库。称重数据存储多达 10,000组数据，掉电保护。

! 数据浏览：称重数据浏览功能，随时可以补打计量单。

! 数据汇总：根据任意时间段打印和汇总称重数据，分项累计功能。

! 时间日期功能：掉电保护。

! 外接键盘：可连接标准PS/2键盘。仪表所有操作都可通过外接键盘进行。

! 2个串行口： RS232 / RS485 / 20mA电流环

! 并行接口：接打印机T800技术手册

! 网络接口：以太网接口，用于联网和数据传输。

! 输入/输出点：3个输入，2个输出。

! 接口保护电路：保护串行口、并行口和输入/输出点。

! 多种打印格式： 4种固定的计量单格式，1种用户可编程的打印格式，1种微打格式。

! 支持多种打印机： PQ30 / PQ16 / PQ50 / LQ300K / XK1121。

! 支持标签打印机，打印格式可下载。

! 支持大屏幕显示器： 8660 / 8661 / 8662。

! 用户分级管理功能：操作员和管理员。

! 数据库远程访问和仪表远程维护工具：eZ－Tools软件工具包。

! 仪表自诊断功能：帮助用户快速发现故障。

! 仪表操作日志功能：提供操作跟踪。

! WEB Server 功能：提供远程监控。

! 检定周期设置和铅封功能：防作弊。

! 数字传感器信号实时监测功能：防作弊。

2.0 安装

本章将介绍如何安装和调试T800称重显示仪，在安装和使用仪表前请仔细阅读本章。 2.1 开箱检查打开包装箱，按随机附带的装箱清单查看部件是否完整。若有缺件或部件损坏，请速与本公司技服部联系，以便得到妥善处理。确信各部件完好后将仪表取出。 2.2 系统接线图

! 接口定义 POWER LOAD CELL 2 LOAD CELL 1 COM 1 COM 2 PARALLEL ETHERNET USB PS/2 交流电源以太网接口 USB接口 PS2键盘接口以太网指示灯电源保险丝电源开关串行口1 I/O 口并行口串行口2 模拟或数字传感器接口数字传感器外接直流电源模拟或数字传感器接口

! 典型连接图 POWER LOAD CELL 2 LOAD CELL 1 COM 1 COM 2 PARALLEL ETHERNET USB PS/2 以太网服务器工作站 10000 kg 秤台2 秤台1 8660大屏幕显示器 PQ30打印机外接键盘电源插头注意：请在断电状态下插拔仪表的连接器！模拟秤或数传秤的插头不要插错！（数传秤帖有橘红色标记）
